மாடுலர் யுபிஎஸ்

CPSY® மாடுலர் யுபிஎஸ்

CPSY ® என்பது சீனாவின் முதல் 10 பெரிய மட்டு UPS உற்பத்தியாளர்களில் ஒன்றாகும். ஒரு பெரிய உற்பத்தி ஆலை, 200+ பணியாளர்கள் மற்றும் R&D இல் 11 ஆண்டுகளுக்கும் மேலான அனுபவத்துடன், உலகளாவிய வாடிக்கையாளர்களுக்காக பல்வேறு வகையான UPSகளை தயாரித்து, சந்தையில் எங்கள் வாடிக்கையாளர்கள் அடைந்த மாபெரும் வெற்றியை நாங்கள் கண்டுள்ளோம்.

CPSY® CPY தொடர் 10-600K மட்டு UPS என்பது உண்மையான ஆன்லைன் இரட்டை-மாற்றம், நிலையான, மூன்று-கட்ட உயர் அதிர்வெண் மைக்ரோ மாடுலர் அப்ஸ் அமைப்பு. IGBT ஆற்றல் மாற்று தொழில்நுட்பம், ABM அறிவார்ந்த பேட்டரி மேலாண்மை அமைப்பு மற்றும் பிற உலகங்களைப் பயன்படுத்துதல். முழு செயல்திறன் 94.5% ஐ விட பெரியது. சக்தி காரணி வரம்பு 0.9 முதல் 1 வரை.

CPSY® மாடுலர் யுபிஎஸ் அளவுரு (விவரக்குறிப்பு)

CPSY® மாடுலர் யுபிஎஸ் அம்சம் மற்றும் பயன்பாடு

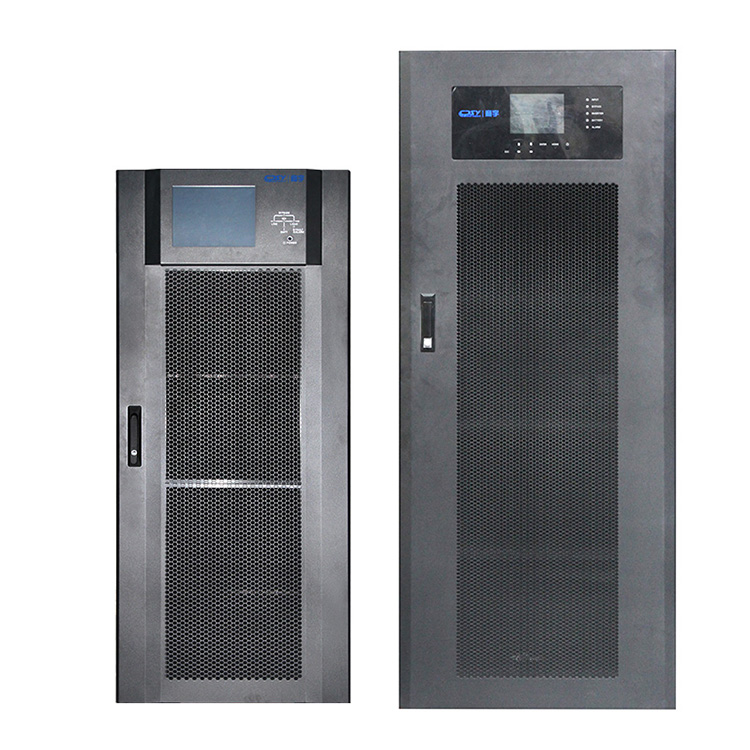

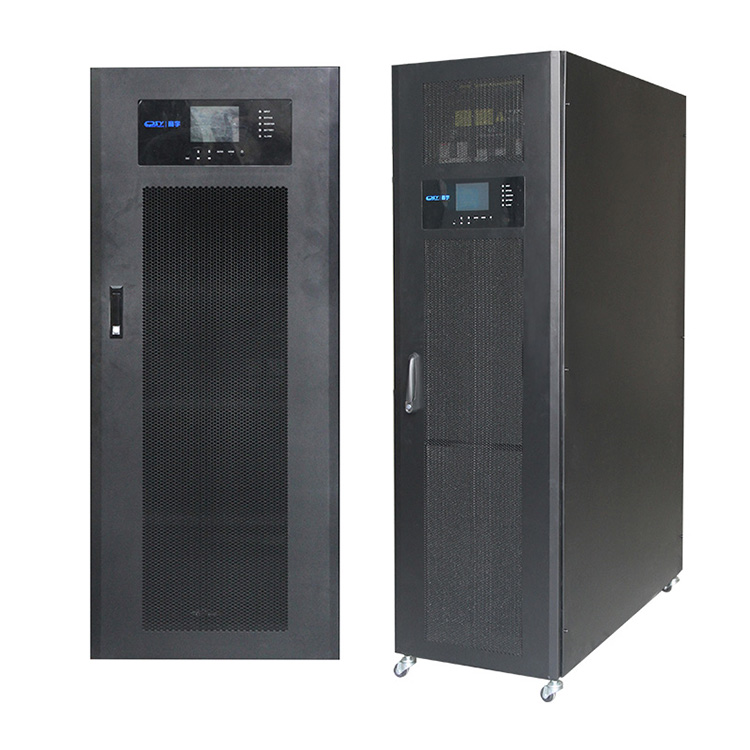

CPSY® மாடுலர் யுபிஎஸ்

மாதிரி எண்:CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

UPS சக்தி வரம்பு: 10KVA~600KVA

அம்சங்கள்:

● அதிக அதிர்வெண் மற்றும் உண்மையான இரட்டை மாற்றம்

● சுதந்திர சக்தி தொகுதி இரட்டை DSP (டிஜிட்டல் சிக்னல் செயலி) கட்டுப்பாட்டு தொழில்நுட்பம்

● வெளியீட்டு சக்தி காரணி 0.9/1

● N+1 டிஜிட்டல் இணை தொழில்நுட்பம், தொகுதிகளுக்கு இடையே மிகக் குறைந்த சுழற்சி மின்னோட்டம்.

● யுபிஎஸ் மாடுலர் டிசைன், ஹாட்-ஸ்வாப்பபிள், இன்டெலிஜெண்ட் மாட்யூல் மற்றும் சிஸ்டம் பாதுகாப்பு வடிவமைப்பு ஆகியவற்றை ஏற்றுக்கொள்கிறது.

● பவர் மாட்யூல் தனித்துவமான கூறுகளுக்குப் பதிலாக IGBT தொகுதிகளை ஏற்றுக்கொள்கிறது.

● அதிக நம்பகத்தன்மை, அதிக சக்தி, அதிக ஆற்றல் அடர்த்தி மற்றும் அதிக செயல்திறன், 94.5%க்கும் அதிகமாக

● ஒற்றை புள்ளி தோல்வியின் அபாயத்தைத் தவிர்ப்பதற்காக ஒவ்வொரு சுயாதீன தொகுதியும் ஒரு சுயாதீன கட்டுப்படுத்தியுடன் பொருத்தப்பட்டுள்ளது.

● பேட்டரி சார்ஜர், மேம்பட்ட அறிவார்ந்த பேட்டரி மேலாண்மை அமைப்பு (ABM)

● தானியங்கி அதிர்வெண் உணர்தல், 50/60Hz அதிர்வெண் மாற்றம்

● பேட்டரி குளிர் தொடக்க செயல்பாடு, விருப்ப லித்தியம் பேட்டரி

● பயனுள்ள மென்பொருள் மற்றும் வன்பொருள் பாதுகாப்பு

● குறைந்த மின்னழுத்த உள்ளீடு லீனியர் டிரேட்டிங், பேட்டரி டிஸ்சார்ஜ் நேரத்தை குறைக்கிறது

● குறைந்த இரைச்சல் அமைப்பு வடிவமைப்பு, விசிறி வேகம் புத்திசாலித்தனமாக வெப்பநிலையுடன் மாறுகிறது, சத்தத்தைக் குறைக்கிறது மற்றும் சேவை ஆயுளை நீட்டிக்கிறது

● மின்சாரம் மீட்டமைக்கப்பட்ட பிறகு தாமதமான தொடக்கத்தை அமைக்கலாம்

● அதிக உயர்/குறைந்த வெப்பநிலை செயல்திறன்

● லீனியர் மற்றும் லீனியர் அல்லாத சுமைகளுக்கு வலுவான சுமை ஏற்புத்திறன், உள்ளீடு தற்போதைய THDi＜4%

● நட்பு செயல்பாட்டு இடைமுகம், உயர் தெளிவுத்திறனுடன் கூடிய பெரிய LCD திரை, பணக்கார தகவல்.

● மல்டி-பிளாட்ஃபார்ம் தொடர்பு: RS232 (நிலையான உள்ளமைவு), USB/RS485/SNMP/AS400 உலர் தொடர்பு/SMS அலாரம்/EPO செயல்பாடு (விரும்பினால்)

விண்ணப்பம்

பெரிய மற்றும் நடுத்தர தரவு மையம்

சர்வர் அறைகள் தொலைத்தொடர்பு

குழு நிறுவனங்கள்

தகவல் தொழில்நுட்ப உபகரணங்கள்.

CPSY® மாடுலர் UPS விவரங்கள்

CPSY® ஹாட்-ஸ்வாப்பபிள் மாடுலர் அப்ஸ் பவர் சப்ளை, டேட்டா சென்டர்கள், மிட் முதல் பெரிய நெட்வொர்க் கருவிகள் மற்றும் பல போன்ற முக்கியமான உள்கட்டமைப்பிற்கான மின் பாதுகாப்புக்காக சேவை செய்கிறது.

CPSY® CPY தொடர் ஆன்லைன் மாடுலர் யுபிஎஸ் சிஸ்டம் என்பது தனிமைப்படுத்தப்படாத, தொழில்துறை அளவிலான, பசுமையான யுபிஎஸ் ஆகும், இது மேம்பட்ட மட்டு சக்தி பாதுகாப்புக் கருத்தை ஏற்றுக்கொள்கிறது. யுபிஎஸ் கட்டிடக்கலையானது தேவை அதிகரிக்கும் போது அல்லது அதிக அளவு கிடைக்கும் தன்மை தேவைப்படும்போது சக்தியை அளவிட முடியும்.

மிகவும் திறமையான மாடுலர் யுபிஎஸ் என்பது முழுமையாக மதிப்பிடப்பட்ட சக்தி (kVA=kW) UPS ஆகும், இது அதன் சுய-ஒத்திசைக்கப்பட்ட சக்தி மற்றும் கட்டுப்பாட்டு தொகுதியுடன் இறுதி கிடைக்கும் தன்மையை வழங்குகிறது மற்றும் குறிப்பிடத்தக்க வகையில் குறைந்த மொத்த உரிமைச் செலவை (TCO) வழங்குகிறது. ஒரு ஒற்றை ரேக்கில் செங்குத்து விரிவாக்கத்துடன் கூடுதலாக, இரண்டும் 2 அலகுகள் வரை இணையான விரிவாக்கத்தை வழங்குகின்றன.

ஒவ்வொரு யுபிஎஸ் தொகுதியும் தன்னாட்சி செயல்பாட்டிற்குத் தேவையான அனைத்து வன்பொருள் மற்றும் மென்பொருளைக் கொண்டுள்ளது - ரெக்டிஃபையர், இன்வெர்ட்டர், பேட்டரி மாற்றி, நிலையான பைபாஸ் சுவிட்ச், பின்-ஃபீட் பாதுகாப்பு, கட்டுப்பாட்டு தர்க்கம், டிஸ்ப்ளே மற்றும் கண்காணிப்பு மற்றும் கட்டுப்பாட்டிற்கான மிமிக் வரைபடம்.

CPY தொடர் மாடுலர் யுபிஎஸ்

UPS அமைப்பு, உள்வரும் சக்தியின் நிபந்தனைகளைப் பொருட்படுத்தாமல் சிறந்த மின் தரத்தை வழங்க ஆன்லைன் இரட்டை-மாற்று இடவியலை ஏற்றுக்கொள்கிறது. இந்த இடவியல் பூஜ்ஜிய பரிமாற்ற நேரத்தையும் கொண்டுள்ளது, இது உகந்த கணினி செயல்பாட்டை உறுதி செய்கிறது.

சகாக்களுடன் ஒப்பிடும்போது, ​​கீழே உள்ள CPSY®Modular UPS நன்மைகள்:

மாடுலர் யுபிஎஸ் அம்சங்கள் & நன்மைகள்

1. உயர் அளவிடுதல்

DSP கட்டுப்பாடு மேம்படுத்தப்பட்ட உயர் செயல்திறன் தீர்வை வழங்குகிறது. எதிர்கால சக்தி விரிவாக்கத்தை எளிதாக்க மட்டு வடிவமைப்பு மற்றும் இணை தொழில்நுட்பத்தை ஒருங்கிணைக்கவும்.

2. N+1 அல்லது N+X இணையான பணிநீக்கம், தேவைக்கேற்ப விரிவாக்கம், ஆரம்ப முதலீட்டைச் சேமிப்பது

யுபிஎஸ்ஸில் நிறுவப்பட்ட பவர் மாட்யூல்களின் எண்ணிக்கையை மின் தேவைக்கு ஏற்ப தனிப்பயனாக்கலாம், இது கூடுதல் தரை இடத்தை ஆக்கிரமிக்காது மற்றும் ஆரம்ப முதலீட்டைச் சேமிக்கிறது. UPS இணையான விரிவாக்கத் திறன் பயனர்கள் தங்கள் சொந்த சக்தி அமைப்பைத் தனிப்பயனாக்கி, பல யுபிஎஸ்களை இணைப்பதன் மூலம் அதிக திறனை அடைவதற்கும், N+X மின்னழுத்தத்தை உணர்ந்து, மின் செயலிழப்பிலிருந்து கணினியைப் பாதுகாப்பதற்கும் அனுமதிக்கிறது.

3. திறமையான ஆன்லைன் இரட்டை மாற்ற தொழில்நுட்பம்

CPY தொடர் மாடுலர் யுபிஎஸ் ஆன்லைன் இரட்டை-மாற்ற தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது, மேலும் அதன் செயல்திறன் 50% சுமையில் 94.5% வரை அதிகமாக உள்ளது. இது மொத்த உரிமைச் செலவை (TCO) கணிசமாகக் குறைக்கிறது.

4. உயர் நம்பகத்தன்மை மற்றும் உயர் செயல்திறன்

மாடுலர் வடிவமைப்பு பராமரிப்பையும் நம்பகத்தன்மையையும் மேம்படுத்துகிறது. ஹாட்-ஸ்வாப் நிறுவ மற்றும் பராமரிக்க எளிதானது, மேலும் ஒரு தொகுதியின் தோல்வி மற்ற தொகுதிகளின் இயல்பான செயல்பாட்டை பாதிக்காது, முக்கிய சுமைகளுக்கு தொடர்ச்சியான மின்சாரம் வழங்குகிறது.

பரந்த உள்ளீட்டு மின்னழுத்த வரம்பு 0.9/1 வெளியீட்டு சக்தி காரணியுடன் உயர்-செயல்திறன் செயல்பாட்டை உறுதி செய்கிறது, இது சமீபத்திய சேவையகங்களின் தேவைகளைப் பூர்த்தி செய்கிறது மற்றும் IT முதலீட்டின் ஒவ்வொரு பைசாவையும் மேம்படுத்துகிறது.

5. குறைந்த மொத்த உரிமைச் செலவு (TCO)

CPY தொடர் மாடுலாரிட்டி புதுமை, எளிமை மற்றும் உரிமையின் குறைந்த விலை ஆகியவற்றை ஒருங்கிணைக்கிறது, மேலும் மட்டு வடிவமைப்பு MTTR ஐ குறைக்கிறது (சரிசெய்வதற்கான சராசரி நேரம்). இந்த தயாரிப்பு சக்தி தொகுதிகள், STS தொகுதிகள் மற்றும் பேட்டரி தொகுதிகளில் பயன்படுத்த வடிவமைக்கப்பட்டுள்ளது. இது பராமரிப்பு மற்றும் மாற்றீட்டை எளிதாக்கும் மற்றும் MTTR (சரிசெய்வதற்கான சராசரி நேரம்) குறைக்கும்.

6. பேட்டரி குளிர் தொடக்கம் மற்றும் அறிவார்ந்த பேட்டரி மேலாண்மை

தேவைக்கேற்ப ஆற்றலை வழங்குவதன் மூலம் இது உங்கள் பணிப்பாய்வுக்கு மிகப்பெரிய மதிப்பைச் சேர்க்கும்.

சார்ஜ் மற்றும் டிஸ்சார்ஜ் செய்யும் முழு செயல்முறையையும் கணினி புத்திசாலித்தனமாக கட்டுப்படுத்துகிறது, பேட்டரியின் சேவை வாழ்க்கையை திறம்பட மேம்படுத்துகிறது

7. ஆற்றல் சேமிப்பு மற்றும் சுற்றுச்சூழல் பாதுகாப்பு

ஆன்லைன் ECO பயன்முறையானது ஆற்றலைச் சேமிக்கிறது. யூடிலிட்டி பவர் தரம் நன்றாக இருக்கும் போது, ​​சிஸ்டம் செயல்திறனை மேம்படுத்த UPS ECO பயன்முறைக்கு மாறும். தரம் நிலையற்றதாக இருக்கும் போது, ​​சிறந்த மின் தரத்தை உறுதி செய்வதற்காக UPS மெயின் பயன்முறைக்கு மாறுகிறது.

8. வெவ்வேறு பயன்பாடுகளுக்கான நெகிழ்வான பேட்டரி கட்டமைப்பு

பேட்டரிகளின் எண்ணிக்கையை நெகிழ்வாக சரிசெய்யலாம். இது பல்வேறு மின் தேவைகளுக்கு ஏற்ப மாற்றும் மற்றும் கணினி செயலிழப்பைக் குறைக்கும். ஒவ்வொரு சரம் மின்னழுத்தமும் 32 முதல் 40 செல்கள் வரை அமைக்கப்படலாம்.

9. சார்ஜிங் மின்னோட்டம் சரிசெய்யக்கூடியது

ஒவ்வொரு பவர் மாட்யூலுக்கும் 6A/8A/20A அதிகபட்ச சார்ஜிங் மின்னோட்டத்தை வழங்கவும், மேலும் தேவைகளுக்கு ஏற்ப சரிசெய்யலாம்.

10. LCD தொடுதிரை

LCD தொடுதிரை வடிவமைப்பு பயனர் நட்பு மற்றும் உள்ளுணர்வு இடைமுகத்தைக் கொண்டுள்ளது, பயனர்கள் சக்தி அமைப்பைக் கண்காணிக்கவும், திரையைத் தொடுவதன் மூலம் அமைப்புகளை உள்ளமைக்கவும் அனுமதிக்கிறது. 7.

11. இணக்கமான ஜெனரேட்டர்

மின் தடையின் போது ஜெனரேட்டர்கள் மூலம் மின் தொடர்ச்சியைப் பெறலாம். யுபிஎஸ் ஜெனரேட்டர் சக்தியில் இயங்கும் போது, ​​யுபிஎஸ் ஜெனரேட்டரின் நிலையற்ற மின்னழுத்தத்தை நிலைப்படுத்தி நம்பகமான சக்தியை வழங்க முடியும்.

12. பராமரிப்பு பைபாஸ் சுவிட்ச்

பவர் சிஸ்டம் மற்றும் இணைக்கப்பட்ட உபகரணங்களை நிறுத்தாமல் விரைவான மற்றும் பாதுகாப்பான பராமரிப்பைச் செய்ய, பைபாஸ் பயன்முறையில் பயன்பாட்டு சக்திக்கு தடையின்றி மாற்ற ஆபரேட்டர்கள் சுவிட்சைப் பயன்படுத்தலாம்.

13. தொலை மேலாண்மை திறன்

ரிமோட் மேனேஜ்மென்ட் செயல்பாடு ரிமோட் மேனேஜ்மென்ட் கார்டு (SNMP கார்டு, முதலியன) மூலம் சாதனத்தை கண்காணிக்கவும் கட்டுப்படுத்தவும் முடியும். திட்டமிடப்பட்ட பணிநிறுத்தங்கள் மற்றும் மறுதொடக்கம் போன்ற நிர்வாகப் பணிகளையும் பயனர்கள் செய்யலாம்.

பல தொடர்பு இடைமுகங்கள், RS485, USB, SNMP, ரிலே கார்டு தொடர்பு, நெட்வொர்க் மேலாண்மை மற்றும் தொலை கண்காணிப்பு

CPY தொடர் Modualr UPS ஒரு பார்வையில் சிறப்பம்சங்கள்

பாதுகாப்பான இடமாற்று தொகுதிகள் (SSM) உடன் DPA

பிரீமியம் சக்தி பாதுகாப்பு கிடைக்கும்

குறைந்த மொத்த உரிமைச் செலவு (TCO)

முழு வாழ்க்கைச் சுழற்சியிலும் செலவு சேமிப்பு

நெகிழ்வுத்தன்மை/அளவிடுதல்

பவர் மேம்படுத்தல் எளிதானது, நீங்கள் வளரும்போது பணம் செலுத்துங்கள்

மேம்படுத்தப்பட்ட சேவைத்திறன்

விரைவான பிழை மீட்பு

உடனடி தவறு கண்டறிதல்

மாடுலர் அப்கள் வெளிப்புற பேட்டரி கேபினட்டின் இணைப்பு

தேவையற்ற மல்டி-மாட்யூல் அமைப்புகளுக்கு ஒவ்வொரு யுபிஎஸ்-தொகுதிக்கும் அதன் சொந்த தனி பேட்டரியை வழங்குவதற்கு பொதுவாக பரிந்துரைக்கப்படுகிறது.

UPS இன் நிறுவலின் போது பணியாளர்களின் பாதுகாப்பை உறுதிப்படுத்த, பின்வரும் நிபந்தனைகளின் கீழ் இணைப்புகள் செய்யப்படுகின்றன என்பதை உறுதிப்படுத்தவும்:

UPS இல் மின்னழுத்தம் இல்லை

அனைத்து சுமைகளும் துண்டிக்கப்பட்டுள்ளன

யுபிஎஸ் மற்றும் வெளிப்புற பேட்டரி ஆகியவை மின்னழுத்தம் இல்லாதவை

CPSY CPY தொடர் மாடுலர் அப்களின் முழுமையான நிறுத்தத்தை சரிபார்க்க, பின்வரும் படிகளைச் செய்யவும்:

1) உள்ளீட்டு விநியோக வாரியத்தில் UPS-க்கு ஊட்டப்படும் உருகிகள் அனைத்தும் திறந்த நிலையில் இருப்பதையும், UPS க்கு மின்சாரம் வழங்கப்படவில்லை என்பதையும் உறுதிப்படுத்தவும்.

2) "பராமரிப்பு பைபாஸ்" திறந்திருப்பதை உறுதிசெய்யவும் (நிலை "ஆஃப்")

3) வெளிப்புற பேட்டரி கேபினட் மற்றும் யுபிஎஸ் ஆகியவற்றில் உள்ள பேட்டரி ஃப்யூஸ்கள் திறந்திருப்பதை உறுதி செய்யவும்.

4) யுபிஎஸ் மற்றும் வெளிப்புற பேட்டரி கேபினட் இடையே பூமியை (PE) இணைக்கவும்.

5) வரைபடத்தின் படி UPS மற்றும் வெளிப்புற பேட்டரி கேபினட் இடையே தொடர்புடைய +/- , N, டெர்மினல்களை இணைக்கவும்.

தடுப்பு பராமரிப்பு திட்டம்

a) சுத்தம் செய்தல், காட்சி ஆய்வு மற்றும் UPS தொகுதிகளின் இயந்திர ஆய்வு.

b) குறைபாடுள்ள பாகங்களை மாற்றுதல் அல்லது வரையறுக்கப்பட்ட வாழ்நாளில் பாகங்களைத் தடுக்கும் மாற்றீடு.

c) உபகரணங்களின் "புதுப்பித்தல்" (டெலிவரிக்குப் பிறகு தொழில்நுட்ப மேம்பாடுகள்).

ஈ) DC மின்னழுத்தம் மற்றும் இன்வெர்ட்டர் வெளியீடு மின்னழுத்தம் மற்றும் அதிர்வெண் ஆகியவற்றின் அளவுத்திருத்தத்தை சரிபார்க்கவும்.

e) மின்னணு ஒழுங்குமுறை அமைப்புகளை சரிபார்த்தல், ரெக்டிஃபையர்(கள்) மற்றும் இன்வெர்ட்டர்(கள்) ஆகியவற்றின் கட்டுப்பாடு மற்றும் அலாரம் சுற்றுகள்.

f) Thyristors, Diodes, Transformers, Filter Components, எ.கா. அவை குறிப்பிட்ட வடிவமைப்பு அளவுருக்களுக்குள் செயல்படுகின்றன என்பதை உறுதி செய்ய.

g) சுமையுடன் மற்றும் இல்லாமல் பயன்பாட்டு தோல்வி உருவகப்படுத்துதல் உட்பட ஒட்டுமொத்த செயல்திறன் சோதனை.

h) டிஸ்சார்ஜ் மற்றும் ரீசார்ஜ் பயன்முறையில் பேட்டரி செயல்பாட்டைக் கண்காணித்தல்.

பேட்டரி பராமரிப்புக்காக

சாதாரண செயல்பாட்டின் போது பேட்டரி போதுமான அளவு டிஸ்சார்ஜ் செய்யப்படாவிட்டால், இந்த சோதனை குறைந்தது 3 மாதங்களுக்கு ஒருமுறை செய்யப்பட வேண்டும் என்று நாங்கள் பரிந்துரைக்கிறோம்.

நீங்கள் பயன்படுத்தும் டிஸ்சார்ஜ் நேரம் பேட்டரி இயக்க நேரத்தின் பாதியாக இருக்க வேண்டும்.

பேட்டரியின் முழு இயக்க நேரத்தைச் சரிபார்க்க, நீங்கள் ஒரு முழு பேட்டரி சோதனையை மேற்கொண்டிருந்தால், அதன் திறனில் 90% வரை பேட்டரியை ரீசார்ஜ் செய்ய சார்ஜருக்கு குறைந்தபட்சம் 8 மணிநேரம் தேவைப்படுகிறது.

யுபிஎஸ் சிஸ்டத்தின் நீண்ட ஷட்-டவுன் காலங்களில், பேட்டரி முழுவதுமாக சார்ஜ் செய்யப்படுவதை உறுதிசெய்ய, யுபிஎஸ் சிஸ்டம் ஒவ்வொரு 3 மாதங்களுக்கும் குறைந்தது 12 மணிநேரம் செயல்பாட்டில் இருக்க வேண்டும். இல்லையெனில், பேட்டரி நிரந்தரமாக இருக்கலாம்
