CPSY® தடையில்லா மின்சாரம் வழங்கும் ஒரு தொழில்முறை உற்பத்தியாளர். CPSY® HP33 தொடர் 10-200KVA 3/3 IGBT ரெக்டிஃபையருடன் கட்ட ஆன்லைன் அப்கள் ஒரு உண்மையான முழு டிஜிட்டல் IGBT ரெக்டிஃபையர் இரட்டை மாற்ற ஆன்லைன் UPS ஆகும். இது இணையான தேவையற்ற அம்சங்களைக் கொண்டுள்ளது. THDI≤3%, வெளியீட்டு சக்தி காரணி 0.9, மற்றும் ஒட்டுமொத்த செயல்திறன் AC~AC 94% வரை, CPSY® HP33 தொடர் ஆன்லைன் அப்களை IGBT ரெக்டிஃபையர் உயர் நம்பகத்தன்மை மற்றும் திறமையான பசுமை சக்தியாக வரையறுக்கலாம். இது ஒரு நட்பு பயனர் தொடர்பு இடைமுகம் மற்றும் ரிமோட்-கண்ட்ரோல் சிஸ்டத்தையும் ஒருங்கிணைக்கிறது, இது நடுத்தர முதல் பெரிய தரவு மையங்கள், துல்லியமான உபகரணங்கள் மற்றும் தொலைத்தொடர்பு துறைக்கு ஏற்றதாக உள்ளது.
IGBT ரெக்டிஃபையர் உயர் அதிர்வெண் ஆன்லைன் UPS இல் இன்வெர்ட்டர் பகுதியின் சக்தி சாதனமாகவும் பயன்படுத்தப்படுகிறது. ஐஜிபிடி ரெக்டிஃபையர் யுபிஎஸ் அமைப்பின் மற்றொரு முக்கிய நன்மை என்னவென்றால், ஐஜிபிடி சாதனம் உயர் மின்னழுத்தத் திறனைக் கொண்டுள்ளது.
CPSY® தடையில்லா மின்சாரம் வழங்கும் ஒரு தொழில்முறை உற்பத்தியாளர். நாங்கள் ஷென்சென் நகரில் உள்ளோம் மற்றும் பதிவு செய்யப்பட்ட மூலதனம் $2.3 மில்லியன் மற்றும் உற்பத்திப் பகுதி 25,000 சதுர மீட்டர். எங்களிடம் 30க்கும் மேற்பட்ட R&D பொறியாளர்களுடன் 20க்கும் மேற்பட்ட காப்புரிமைகள் உள்ளன, மேலும் R&D ஆராய்ச்சிக்கு ஒவ்வொரு ஆண்டும் 15% விற்பனை வருவாயை வழங்குகிறோம். கடுமையான தரக் கட்டுப்பாட்டு அமைப்பு மற்றும் எங்களின் அனைத்து UPS தயாரிப்புகளும் CE,TLC, CQC மற்றும் பலவற்றைச் சந்திக்கின்றன. சான்றிதழ்கள்
IGBT ரெக்டிஃபையருடன் கூடிய இந்த CPSY® 20KVA LCD மூன்று கட்ட ஆன்லைன் அப்கள், CE, ROHS, IEC, BS,UL,TUV, SAA தரநிலைகளுடன் இணங்கக்கூடிய உயர்தர அப்ஸ் தயாரிப்புகளின் சமீபத்திய கண்டுபிடிப்பாகும் மற்றும் 2 ஆண்டு உத்தரவாதத்துடன் வருகிறது. IGBT ரெக்டிஃபையருடன் CPSY® 20KVA LCD த்ரீ ஃபேஸ் ஆன்லைன் அப்கள் மெட்டல்+ பிசிபிஏ மூலம் உருவாக்கப்பட்டுள்ளது, இது மிகவும் தேவைப்படும் மின் தேவைகளை பூர்த்தி செய்யும் வகையில் வடிவமைக்கப்பட்டுள்ளது, இது நிறுவ மற்றும் பராமரிக்க எளிதானது. இது சமீபத்திய உயர் ஆற்றல் திறன் தொழில்நுட்பம் மற்றும் உயர் ஆற்றல் அடர்த்தி தொழில்நுட்பத்தை ஒருங்கிணைக்கிறது, சிறிய அளவு, நிலையான செயல்திறன் மற்றும் யுபிஎஸ் தயாரிப்புகளுக்கான விலை போட்டி ஆகியவற்றை அடைகிறது.
மாதிரி | HP3310H | HP3315H | HP3320H | HP3330H | HP3340H | HP3360H | HP3380H | HP33100H | HP33120H | HP33160H | HP33200H |
திறன் | 10KVA/9KW | 15KVA/13.5KW | 20KVA/18KW | 30KVA/27KW | 40KVA/36KW | 60KVA/54KW | 80KVA/72KW | 100KVA/90KW | 120KVA/108KW | 160KVA/144KW | 200KVA/180KW |
I/O பயன்முறை | 3/3 கட்டம் | ||||||||||
வேலை முறை | உண்மையான இரட்டை மாற்ற ஆன்லைன் அப்கள் | ||||||||||
நிறுவல் வகை | கோபுரம் | ||||||||||
உள்ளீடு | |||||||||||
மின்னழுத்தம் | 380/400/415VAC | ||||||||||
மின்னழுத்த வரம்பு | முழு சுமை: கட்ட மின்னழுத்தம் 190-276v வரி மின்னழுத்தம் 330-478v (-15%, +20%), அரை சுமை: கட்ட மின்னழுத்தம் 116-276/வரி மின்னழுத்தம் 201-478 (-50%, +20%) | முழு சுமை: கட்ட மின்னழுத்தம் 190-330 வரி மின்னழுத்தம் 276-478V (-15%, +20%), 116/201-276/478V (-50%, +20%) 50% சுமை | |||||||||
அதிர்வெண் வரம்பு | 40~72Hz | ||||||||||
திறன் காரணி | ≥0.99 | ||||||||||
உடைப்பான் | தரநிலை (உள்ளமைக்கப்பட்ட) | விருப்பத்தேர்வு (வெளிப்புற விநியோக அமைச்சரவை (உள்ளீடு, வெளியீடு, பராமரிப்பு பைபாஸ் ஒன்றில்)) | |||||||||
பிரேக்கர் திறன் | 40A/3P | 40A/3P | 40A/3P | 63A/3P | 100A/3P | 125A/3P | 150A/3P | 250A/3P | 250A/3P | 400A/3P | 400A/3P |
வெளியீடு | |||||||||||
மின்னழுத்தம் | 380/400/415VAC:≤±1% | ||||||||||
அதிர்வெண் வரம்பு | 50/60Hz±1% | ||||||||||
திறன் காரணி | 0.9 | ||||||||||
பரிமாற்ற நேரம் | 0மி.வி | ||||||||||
அதிக சுமை | 100%≤load<110, 60mins, 110%≤load≤125%,10mins, 125%load≤150%, 1mins, load≥150%, 500 msக்குப் பிறகு உடனடியாக பைபாஸுக்கு மாற்றவும் | 100%≤load≤105%, நீண்ட கால , 106%≤load≤125%, 10mins, 125%load≤150%, 1min, load≥150%, 150ms பிறகு உடனடியாக பைபாஸுக்கு மாற்றவும் | |||||||||
உடைப்பான் | தரநிலை (உள்ளமைக்கப்பட்ட) | விருப்பத்தேர்வு (வெளிப்புற விநியோக அமைச்சரவை (உள்ளீடு, வெளியீடு, பராமரிப்பு பைபாஸ் ஒன்றில்)) | |||||||||
உடைக்கும் திறன் | 40A/3P | 40A/3P | 40A/3P | 63A/3P | 100A/3P | 125A/3P | 160A/3P | 250A/3P | 250A/3P | 400A/3P | 400A/3P |
மின்கலம் | |||||||||||
பேட்டரி வகை | VALR பேட்டரி | ||||||||||
பேட்டரி மின்னழுத்தம் | 384VDC (384V~480V அனுசரிப்பு), தரநிலை 32pcs (32/34/36/38/40pcs அனுசரிப்பு) | நிலையான 480V (432V/456V/480 அனுசரிப்பு), 40pcs (36/38/40/pcs சரிசெய்யக்கூடியது) | |||||||||
சார்ஜிங் கரண்ட் | 3.5 (5.3AMAX) | 4A (8AMAX) | 5A(10.6AMAX) | 6A(16AMAX) | 8A(24AMAX) | 10A (40AMAX) | 20A (80AMAX) | ||||
சார்ஜிங் மின்னோட்டம் சரிசெய்யக்கூடியது | ஆதரவு | ||||||||||
உடைக்கும் திறன் | இல்லை | ||||||||||
குளிர் தொடக்கம் | ஆதரவு இல்லை | ||||||||||
பேட்டரி பவர்-ஆன் செயல்பாடு இல்லை | ஆதரவு | ||||||||||
தரநிலைகள் | |||||||||||
திறன் | 95% | ||||||||||
ECO பயன்முறை | 98% | ||||||||||
பாதுகாப்பு | EN 62040-1 | ||||||||||
EMC | EN 62040-2 | ||||||||||
சான்றிதழ் | TLC/CECP/CE/RoHS | ||||||||||
ஐபி | IP20 | ||||||||||
செயல்பாடு | |||||||||||
EPO | ஆதரவு | ||||||||||
ECO | ஆதரவு | ||||||||||
குளிர் தொடக்கம் | ஆதரவு | ||||||||||
பைபாஸ் | தரநிலை (உள்ளமைக்கப்பட்ட) | விருப்பத்தேர்வு (வெளிப்புற விநியோக அமைச்சரவை (உள்ளீடு, வெளியீடு, பராமரிப்பு பைபாஸ் ஒன்றில்)) | |||||||||
பைபாஸ் பிரேக்கர் | 3P/40A | 3P/40A | 3P/40A | 3P/63A | 100A/3P | 3P/125A | 3P/160A | 250A/3P | 250A/3P | 400A/3P | 400A/3P |
இணை எண். | 4 பிசிக்கள் | 4 பிசிக்கள் | |||||||||
இணையான பகிரப்பட்ட பேட்டரி பேக் | ஆதரவு இல்லை | ஆதரவு இல்லை | |||||||||
தொடர்பு | |||||||||||
கண்ட்ரோல் பேனல் | LCD+LED காட்சி | ||||||||||
தொடர்பு துறைமுகம் | நிலையான RS232, விருப்பமான SNMP அட்டை, AS400 ரிலே கார்டு | ||||||||||
SNMP தொடர் எண். | SMP-00204-00 | ||||||||||
உடல் சார்ந்த | |||||||||||
W*D*H | 500*700*1020(மிமீ) | 600*800*1875(மிமீ) | 600*800*1875(மிமீ) | 600*830*1875 | |||||||
நிகர எடை (KG) | 75 | 88 | 96 | 202 | 245 | 311 | 457 | ||||
இரைச்சல் நிலை (குறைவான 1 மீ) | 55dB | <62dB | <65dB | <65dB | <70dB | ||||||
சுற்றுச்சூழல் | |||||||||||
செயல்பாட்டு வெப்பநிலை | பரிந்துரைக்கப்பட்ட வெப்பநிலை UPS: 0-40℃, பேட்டரி: 20-25℃ | ||||||||||
ஆபரேஷன் ஈரப்பதம் | 5% -95%, ஒடுக்கம் இல்லை | ||||||||||
சேமிப்பு வெப்பநிலை | -15-55℃ | ||||||||||
சேமிப்பு ஒப்பீட்டு ஈரப்பதம் | 5% -95%, ஒடுக்கம் இல்லை | ||||||||||
உயரம் | <1000மீ |

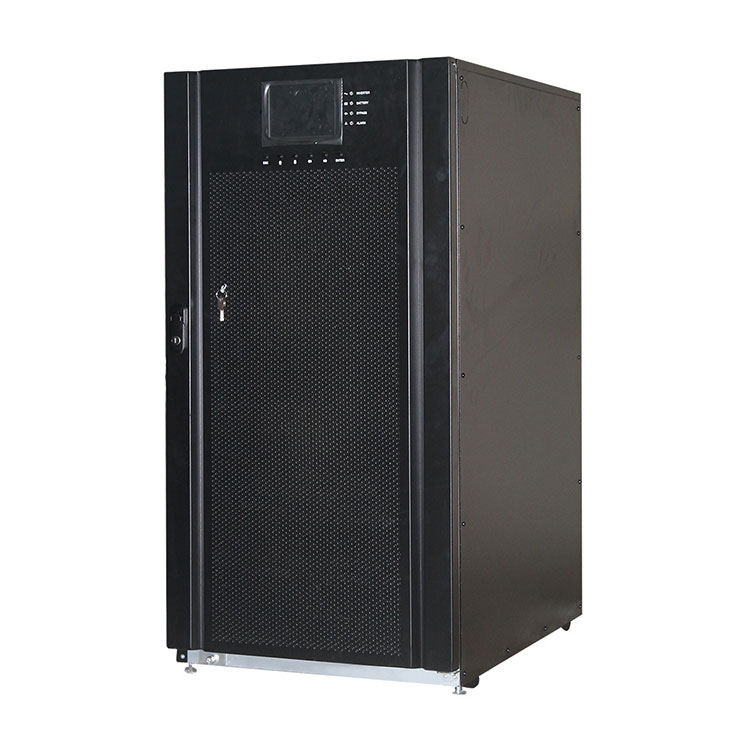

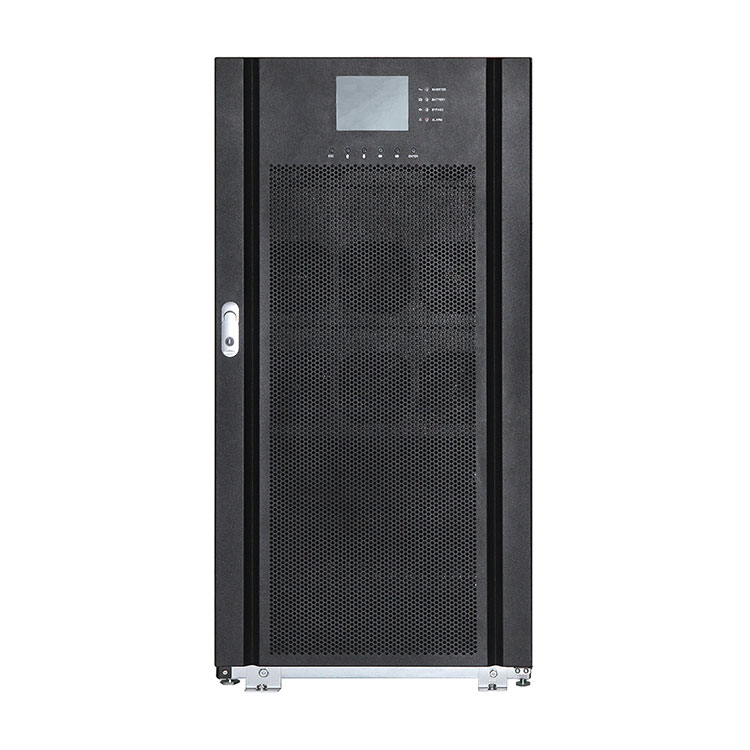

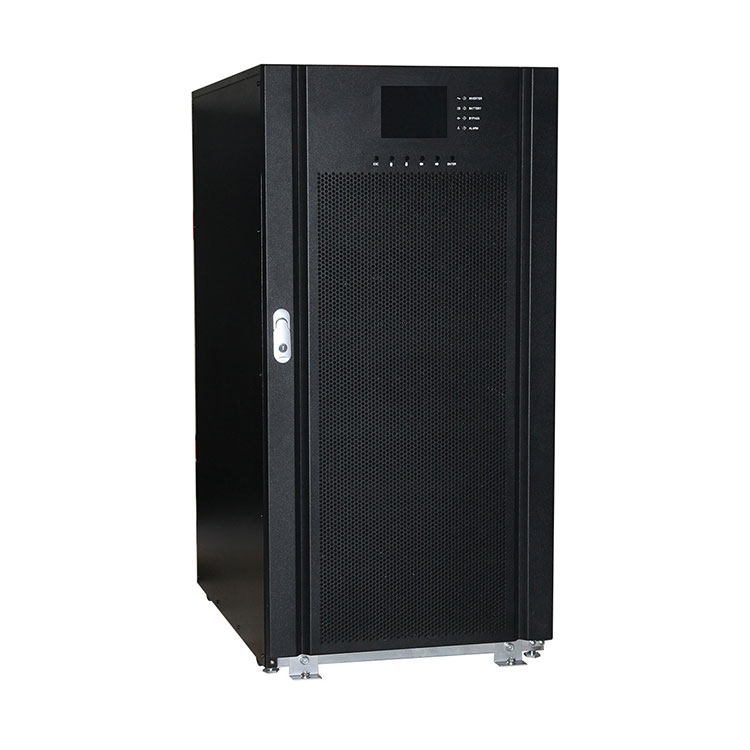

CPSY® HP33 தொடர் 10-200KVA 3/3 IGBT ரெக்டிஃபையருடன் ஆன்லைன் அப்கள்
மின்மாற்றி இல்லாத UPS இடவியல்
குறைந்த உள்ளீடு தற்போதைய மொத்த ஹார்மோனிக் விலகல் (THD)
நிலையான மற்றும் பராமரிப்பு பை-பாஸ் சுவிட்ச்
வெளியீடு குறுகிய சுற்று மற்றும் சுமை பாதுகாப்பு
தானியங்கி பேட்டரி சோதனை, மீதமுள்ள பேட்டரி நேர காட்டி
தேர்ந்தெடுக்கக்கூடிய உள்ளீடு/வெளியீட்டு மின்னழுத்தம்/அதிர்வெண்/வரம்பு
2 RS232 தொடர் துறைமுகங்கள் மற்றும் 12 உலர் தொடர்பு வெளியீடுகள்
512 நிகழ்வுகள் நினைவுகள் (512 நிகழ்வுகள் 6000 அலாரங்கள்)
3 டிஎஸ்பி-கட்டுப்படுத்தப்பட்ட மட்டு அமைப்பு
வெளிப்புற REPO சுவிட்ச் உள்ளீடு
கடிகாரம் மற்றும் காலெண்டர் (பேட்டரி ஆதரிக்கப்படுகிறது)
விருப்பமான SNMP மற்றும் MODBUS அடாப்டர்கள்
விருப்ப வரைகலை குழு
விருப்பமான USB ஃபிளாஷ் நினைவகம்
உயர் செயல்திறன் 94% வரை
உயர் உள்ளீட்டு சக்தி காரணி 0.9
குளிர் தொடக்க செயல்பாடு
முழு டிஜிட்டல் அமைப்பு
சிறிய தடம்
சேவையகங்கள்.
கல்வி நிறுவனங்கள்.
BFS
சுகாதார அமைப்புகள்.
தொலைத்தொடர்பு உபகரணங்கள்.
சிறிய மற்றும் நடுத்தர தரவு மையங்கள்.
CNC இயந்திரங்கள்.
மருந்து உபகரணங்கள்.
எக்ஸ்ரே இயந்திரங்கள்.
தொழில்துறை வசதிகள்.
தொழில்துறை சூழல்கள்
மருத்துவ வசதிகள்
ஆய்வக உபகரணங்கள்
சகாக்களுடன் ஒப்பிடும் போது, CPSY® HP33 தொடர் 10-200KVA 3/3 கட்ட ஆன்லைன் அப்கள் IGBT ரெக்டிஃபையர் நன்மைகளுடன் கீழே உள்ளது:
◆ மேம்பட்ட IGBT ரெக்டிஃபையர் மற்றும் HF PFC தொழில்நுட்பம். அதிக ஆற்றலைச் சேமிக்க, THDI≤3%, உள்ளீட்டு ஆற்றல் காரணி≥0.99 ஐ உள்ளிடவும்.
◆ DT தொடர் வெளியீட்டு மின்னழுத்தம்/தற்போதைய செயல்திறனை மேம்படுத்த 5வது தலைமுறை IGBT இன்வெர்ட்டர் கட்டுப்பாட்டு தொழில்நுட்பத்தை மாற்றியமைக்கிறது. 380/400/415V, 50/60Hz மெயின்ஸ் கிரிட் சப்ளை சிஸ்டம்களை மாற்றியமைக்க ஆன்லைன் 3 கட்ட உள்ளீடு மற்றும் 3 கட்ட வெளியீடு இரட்டை மாற்ற அமைப்பு.
◆ அவுட்புட் பவர் ஃபேக்டர் 0.9 பாரம்பரிய யுபிஎஸ்ஸை விட 12.5% சுமை திறன்களைக் கொண்டு செல்லும்.
◆ பரந்த உள்ளீட்டு மின்னழுத்த வரம்பு 380V (-45% முதல் +25% வரை) அல்லது 50/60Hz ±5% அதிர்வெண் வரம்புடன் 210-475 Vac. உயர் தகவமைப்பு திறன் மற்றும் ஜெனரேட்டர் திறன்.
◆ ஒட்டுமொத்த செயல்திறன் 96% வரை. ECO பயன்முறையில் 98% வரை அடையலாம்.
◆ அவுட்புட் ஷார்ட் சர்க்யூட் பாதுகாப்பு தொழில்நுட்பத்துடன் கூடிய சக்திவாய்ந்த ஓவர்லோட் திறன்: 10 நிமிடங்களுக்கு 110%-120% ஓவர்லோடுகள். 1 நிமிடத்திற்கு 125%-150%.
◆ முழு-டிஜிட்டஸ்டு அல்லாத மாஸ்டர் அடிமை சமப்படுத்தப்பட்ட தற்போதைய கட்டுப்பாடு இணையான பணிநீக்க தொழில்நுட்பம். 8 அலகுகள் வரை இணையாக
◆ பயனர் முதலீடுகளைச் சேமிக்க இணையான செயல்பாட்டு பயன்முறையின் கீழ் பகிரப்பட்ட பொதுவான பேட்டரி வங்கிகள்.
◆ பேட்டரி ஆயுளை நீட்டிக்க அறிவார்ந்த பேட்டரி மேலாண்மை.
◆ ஃப்ளோட் சார்ஜ் அல்லது சமப்படுத்தப்பட்ட சார்ஜ் போன்ற செயல்பாட்டு முறையின் அடிப்படையில் உகந்த சார்ஜிங் தீர்வுகளை வழங்கும் சார்ஜிங் அளவுருக்களை சரிசெய்ய இரட்டை டிஎஸ்பி கட்டுப்பாடு. இது பேட்டரி ஆயுளை நீட்டிக்கும்.
◆ நெகிழ்வான பேட்டரி கட்டமைப்பு. இது 28/30/32 யூனிட் பேட்டரிகளுடன் முன் பேனலில் அமைக்கப்படலாம்.
◆ சுய-மதிப்பீடு மற்றும் பயன்படுத்தாத பேட்டரிகளை இயக்க, தானாக அவ்வப்போது வெளியேற்றும் அமைப்புகள்.
◆ எளிமையான பயனர் செயல்பாடுகளுக்கு உள்ளுணர்வு மற்றும் பயனர் நட்பு 7 அங்குல LCD வண்ண தொடுதிரை
◆ சக்திவாய்ந்த தொடர்பு துறைமுகங்கள்: SNMP அடாப்டர், RS232/485, பேட்டரி டேட்டா போர்ட், EPO, பேரலல் போர்ட்.
◆ நுண்ணறிவு கூலிங் சிஸ்டம் மற்றும் மல்டி-லெவல் பாதுகாப்பு வடிவமைப்பு எல்லா சூழ்நிலைகளிலும் யுபிஎஸ் செயல்பாட்டை உறுதி செய்யும்.
